Instellen van de WTR Budget wateronharder

Waterontharder - goedkoopste waterontharder

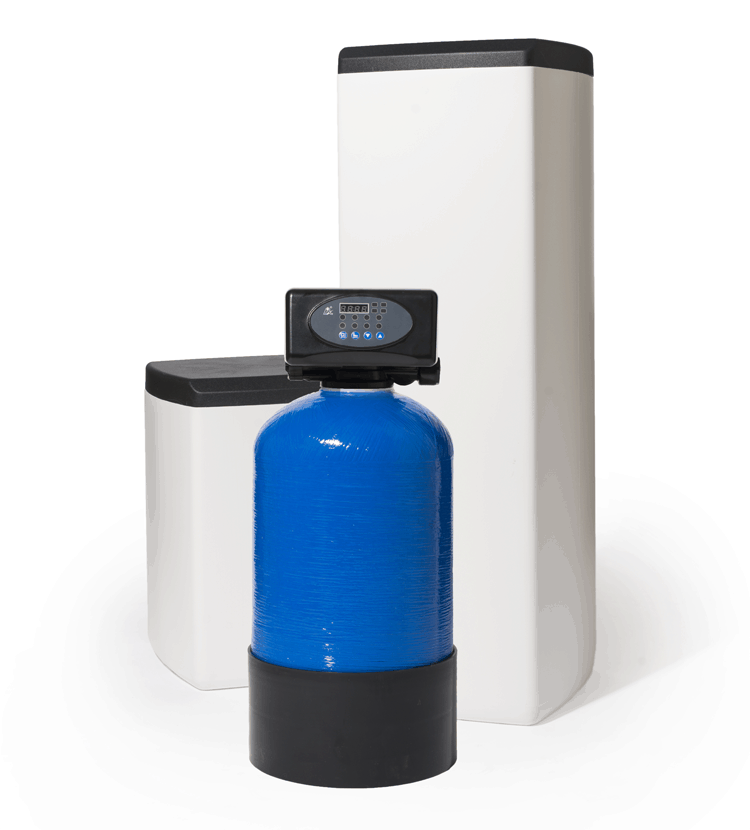

Uitpakken van de waterontharder

De WTR Budget wordt geleverd met de volgende onderdelen:

  • Stuurklep
  • Bypass
  • Top strainer
  • 2x blauwe afdichtingsring, pekelwartel en pekelzeefje.
  • Rubberen O-ring
  • Voedingskabel
  • Blauwe cilinder gevuld met hars
  • Zoutvat met geïntegreerde vlotter
  • Pekelslang 2m

Optioneel: Installatiekit bestaande uit:

  • 2 stuks flexibele slang met 3/4 aansluiting
  • 2 knelkoppelingen voor 22mm koper
  • Afvoerslang 2m

Installeren van de waterontharder

Pak de stuurklep uit de doos en monteer hierop de topstrainer samen met de rubberen ring. De top strainer druk je er goed stevig in en vervolgens draai je deze tegen de klok in vast tot deze klik zegt. Controleer dit altijd nog even of je hem er niet af kan trekken. Lukt dit niet? Dan zit hij goed vast. Pak nu ook de zwarte rubberen O-ring erbij en doe deze ook onder de stuurklep. De ring komt over de topstrainer en valt daarna perfect tussen de stuurklep en het bovenliggende schroefdraad.

Vervolgens pak je de blauwe harscilinder. Hierop zit een zwarte dop. Deze kun je er af draaien. Vervolgens druk je de stuurklep met de topstrainer op de pvc-buis welke in de harscilinder zit. Dit kan wat stroef gaan, omdat je hem door de o-ring heen moet drukken. Vervolgens draai je de stuurklep vast door deze met de klok mee te draaien. Gewoon handvast en daarna geef je hem nog een kwartslag. Door de rubberen O ring heb je deze nu mooi waterdicht gemonteerd.

Het monteren van de bypass

Allereerst gaan we de bypass plaatsen en twee schroefwartels vervangen. Draai als eerste de bestaande schroefwartels met buitendraadverbinding die aan de stuurklep verbonden zijn, eruit (deze mogen weggegooid worden, deze zijn we niet meer nodig). Vervang hierna de uitgedraaide wartels voor de bijgeleverde koppelstukken door, let hierbij erop het blauwe afdichtingsringetje er niet uitvalt, deze zorgt voor waterdichte afdichting. Hierna kunt u de meegeleverde bypass er gewoon op klikken. Nu zit hij stevig vast, snellere manier van monteren is er niet!

De Bypass heeft als functie om de waterontharder te bypassen, zodat het water niet door de waterontharder gaat. Dit kan handig zijn wanneer je bijvoorbeeld de waterontharder er tussenuit moet pakken, of wanneer je tuin wil sproeien of een zwembad wilt vullen. Door de waterontharder dan op bypass te zetten, gebruik je hard water.

Nu je aan het installeren bent, zet je de waterontharder ook op bypass. Zodra de waterontharder gereed is voor gebruik haal je de bypass over naar de service stand.

Het aansluiten van de pekelslang

De witte pekelslang is de enige verbinding tussen het pekelvat en de ontharder. Je kunt het zoutvat hierdoor gerust 10 meter verderop plaatsen, 3 meter hoger, lager, links, rechts, maakt allemaal niet uit. Op basis van de waterdruk kun je prima deze afstanden afleggen. De pekelslang moet je aan beide zijden voorzien van een steunhuls. Een zit bij stuurklep geleverd, de andere zit in de vlotter van het zoutvat. Naast het steunhulsje kun je optioneel het zeefje plaatsen (niet verplicht) en daarnaast de zwarte kunststof wartel welke zelfklemmend is. Verbind de pekelslang op de pekelaansluiting en draai hem met het meegeleverde zwarte kunststoffen wartel, goed vast. In het kopje “vlotter” gaan we de ook de kant van de vlotter goed monteren.

Het controleren van de vlotter

Wanneer je de deksel van het zoutvat optilt, dan zie je hierin een ronde witte pvc-buis met een deksel. Wanneer je dit deksel eraf haalt, zie je hierin een vlotter zitten. Haal deze vlotter er helemaal uit. Bovenin op de vlotter zie je weer dezelfde zwarte wartel zitten op een kniekoppeling. Controleer ten alle tijden of deze wartel en de kniekoppeling goed bevestigd zit op de vlotter en controleer of deze er niet zomaar afgetrokken kan worden, indien nodig kan je hem even wat vaster aandraaien.

Na het controleren van de wartel plaats je het andere einde van de pekelslang hierin en deze draai je ook weer goed hand vast, zodat deze zichzelf aan klemt. Nu heb je het zoutvat volledig aangesloten.

Op het zoutvat zit ook nog een afvoerwartel. Deze is optioneel aan te sluiten op het riool en werkt als dubbele overloop op het moment dat de vlotter defect zou raken. Deze kun je alleen aansluiten overigens als het riool zich onder het zoutvat bevindt. Je kunt dit namelijk niet opvoeren zonder een externe pomp.

Het monteren van de afvoerslang

Wanneer je de installatiekit hebt besteld, zie je hierin ook onze transparante afvoerslang. Deze kun je simpel op onze waterontharder stuurklep draaien op het slangtule tuitje. De andere kant van de afvoerslang sluit je aan op het bestaande riool. Dit kan met bijvoorbeeld een boortule of een airgap die je op een sifon lijmt, net als bij bijvoorbeeld je wasmachine aansluiting. Een 40mm rioolbuis is al meer dan voldoende.

Aftakking

De waterontharder plaats je het liefst zo dicht mogelijk bij de plaats waar de bestaande waterleiding de woning of het bedrijfspand binnenkomt. In veel gevallen is dat de meterkast. Omdat je onderin niet veel ruimte hebt, plaatsen wij zelf vaak een boekenkast plank op een halve meter hoogte, waarop de waterontharder komt te staan. Vervolgens draaien we de wateraansluiting dicht en tappen we het water af. Nu zagen we voorzichtig de bestaande waterleiding door op de plaats waar wij de aftakking willen maken. Veelal direct na de watermeter. In het geval van 22mm koper, kun je nu op beide kanten een messing knelkoppeling van onze installatiekit plaatsen. De flexibele slang is een onderdeel van deze installatiekit. Plaats de meegeleverde groene fiberringen in het schroefdraad en draai deze vervolgens op de buitendraad aansluiting van de messing knelkoppelingen. De andere kant van de flexibele slangen draai je op de bypass schroefdraad van de stuurklep. Let ook hierop dat je de fiberringen plaatst en dat handvast meer dan voldoende is. Mocht het straks toch nog een beetje druppen, dan geef je de slang nog een kleine slag met de bahco. Let ook op dat je de juiste kant van de slang op de inlaat plaatst en de andere op de uitlaat. Dit staat aangegeven op de bypass.

Het aansluiten van de voeding

Het laatste wat je dan nog hoeft te doen is het aansluiten van de voedingskabel op de stuurklep. Als dit gedaan is hoeft alleen nog maar de stekker in het stopcontact en kun je de waterontharder instellen voor gebruik met de door ons verstrekte parameters hieronder. Vergeet nu ook niet om de waterkraan weer langzaam open te zetten en te controleren of alles lekvrij is aangesloten. Zodra dit is gelukt, zet je de bypass van de waterontharder op servicestand en spoel je even 5 minuten de waterleiding door middels het openzetten van bijvoorbeeld de keukenkraan. In het begin kun je dan last hebben van wat bruin water. Dit wordt vanzelf beter. Ook kun je het filmlaagje proeven van de hars. Daarom belangrijk om goed door te spoelen. Schadelijk is het niet.

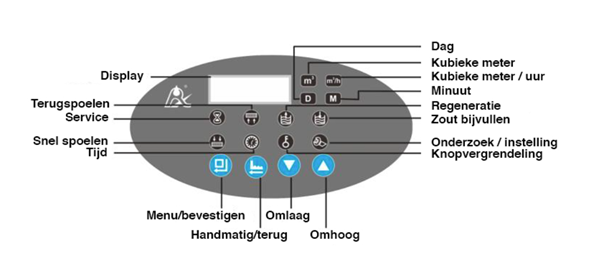

Display uitleg


Het instellen van de parameters

Je navigeert door het menu door eerst op de menuknop te drukken zodat het instellingen icoontje gaat branden. Vervolgens druk je op het pijltje naar onderen om door de parameters te navigeren.

Mocht het sleuteltje in het beeld staan, dan is het menu gelocked. Deze kun je unlocken door 5 seconden beide pijltjestoetsen in te drukken. Hierna zal het sleuteltje uit het beeld verdwijnen.

Wanneer je een instelling wilt veranderen, druk je nog een keer op de menuknop zodat het instellingenicoontje gaat knipperen. Nu kun je de waardes veranderen door middel van de pijltjestoetsen te gebruiken, indien de gewenste parameter waarde in beeld komt te staan sla je de ingevoerde waarde op door nogmaals op de menuknop te drukken.

Wanneer je op de menuknop drukt en vervolgens op het pijltje naar onderen drukt, doorloop je de instellingen op onderstaande volgorde;

De Parameters

 Budget 10Budget 15Budget 20Budget 30
Regeneratietijdstip02:0002:0002:0002:00
VolumesturingA-01A-01A-01A-01
Backwash intervalF-00F-00F-00F-00
CapaciteitZie tabel 2.1Zie tabel 2.1Zie tabel 2.1Zie tabel 2.1
Backwash2-32-72-92-14
Slow Rinse3-263-443-533-77
Brine Refill4-34-74-94-14
Fast Rinse5-95-95-95-9
Max dagen ts. regeneratie10101010
Output control modeB-01B-01B-01B-01
TijdActuele tijdActuele tijdActuele tijdActuele tijd

Tabel 2.1
Voorbeeld: Wanneer je de budget 15 waterontharder hebt, en je hebt een hardheid van 8,3,

dan rond je de hardheid naar boven af, dus 9 dH. De waarde die je dan op de

waterontharder instelt is, 4,26 m3

 Budget 10Budget 15Budget 20Budget 30
3 dH6,8 m312,77 m317, m325,5 m3
4 dH5,1 m39,58 m312,75 m319,13 m3
5 dH4,08 m37,66 m310,2 m315,3 m3
6 dH3,4 m36,38 m38,5 m312,75 m3
7 dH2,91 m35,47 m37,29 m310,93 m3
8 dH2,55 m34,79 m36,38 m39,56 m3
9 dH2,27 m34,26 m35,67 m38,5 m3
10 dH2,04 m33,83 m35,1 m37,65 m3
11 dH1,85 m33,48 m34,64 m36,95 m3
12 dH1,7 m33,19 m34,25 m36,38 m3
13 dH1,57 m32,95 m33,92 m35,88 m3
14 dH1,46 m32,74 m33,64 m35,46 m3
15 dH1,36 m32,55 m33,4 m35,1 m3
16 dH1,28 m32,39 m33,19 m34,78 m3
17 dH1,2 m32,25 m33, m34,5 m3
18 dH1,13 m32,13 m32,83 m34,25 m3
19 dH1,07 m32,02 m32,68 m34,03 m3
20 dH1,02 m31,92 m32,55 m33,83 m3
Tabel 2.1; hardheid vs capaciteit

Eerste keer regenereren

Nu de waterontharder gereed voor gebruik is, kun je de waterontharder voor de eerste keer regenereren. Dit doe je handmatig. Hierna gaat dit volledig automatisch op basis van volumesturing en het maximaal aantal dagen wat je ingesteld hebt bij de tijdsturing.

Vul het zoutvat allereerst met 5 liter water voor het eerste gebruik. De volgende keer gaat dit automatisch met de pekelslang, want dat is de laatste stap van de regeneratiecyclus.

Vul nu het zoutvat aan met zout voor ongeveer 2/3e. Hierdoor heeft het zoutvat genoeg ruimte om pekelwater aan te maken, zonder dat de vlotter vergrendeld of de overloop in werking gaat.

Zorg nu dat de vergrendeling van de besturingsunit af is door beide pijltoetsen 5 seconden ingedrukt te houden. Nu druk je op de handmatig/terugknop zodat de regeneratie wordt gestart. Vervolgens wacht je tot deze is afgelopen en hij weer in de servicestand komt te staan. Nu is de waterontharder klaar voor gebruik en kun je genieten van volledig zacht water.
